Voici
quelques photos qui montrent l'avancement du montage de mon transverter
2320 MHz :
|
| | | | | |

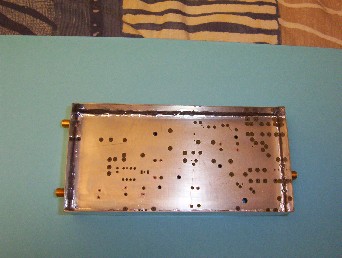

Ici, on voit le plan de masse CI qui est soudé sur
tout le tour du boîtier
| |

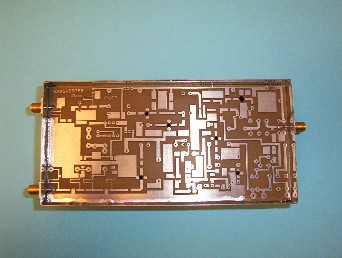

Et là, le côté piste du CI préparé avec les 3 prises
SMA soudées
| |
| | | |

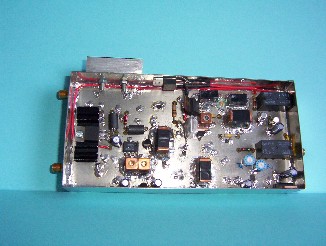

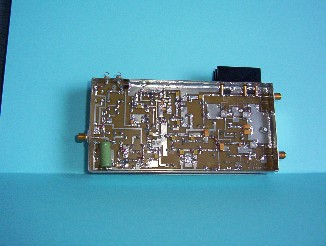

Ici, le transverter est terminé
|
| | | |

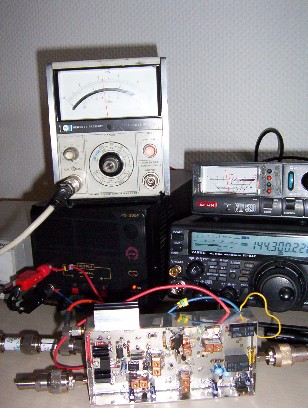

Cette photo a été prise lors des
derniers réglages de
la partie émission : pour 1 Watt
IF (144 MHz wattmètre
à droite), j'obtiens 1.3
Watt sur 2320 MHz
(Milliwattmètre et ses
atténuateurs à gauche) .
J'ai également réalisé
un cornet prévu pour éclairer
une parabole offset de 85cm de
récupération.

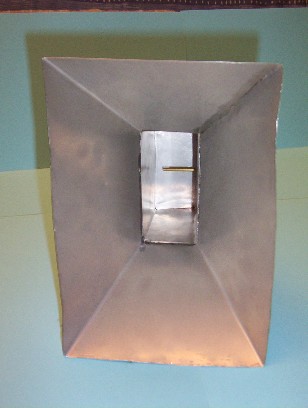

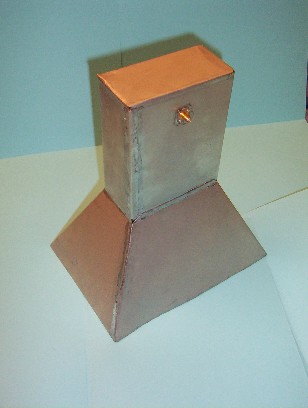

On peut voir ci-dessous le
cornet 13cm réalisé à partir
d'une feuille d'inox étamée de
0.4mm d'épaisseur. Le
monopole est composé d'une tige de
laiton de 4mm de
diamètre. Sa longueur a été
ajustée pour le ROS
le plus faible.
| |
| | | | |
Un PA 10 Watts de conception F1JGP
avec un
transistor MGF
0907-B
a été assemblé puis réglé par mes
soins.

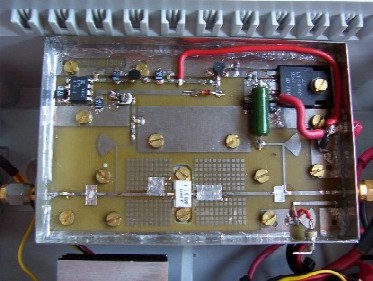

Voici une photo du PA terminé avec
ses stubs de réglage sur les
lignes
d'entrée et de sortie.
|
| |

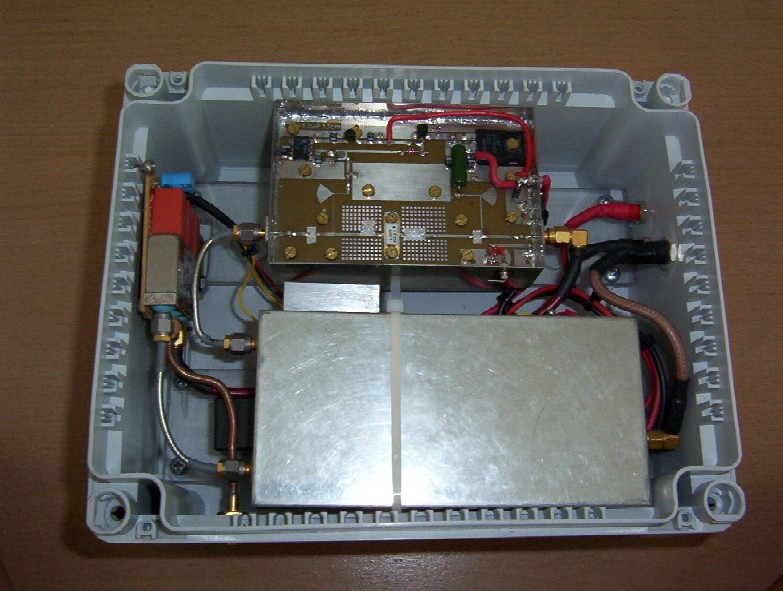

Ci-dessous, l'ensemble transverter, PA et commutation
dans le coffret.
Sous le transverter se trouvent les relais de
protection contre les inversions
de polarité, les fusibles ainsi que le relais de
puissance du PA.
|
| | |

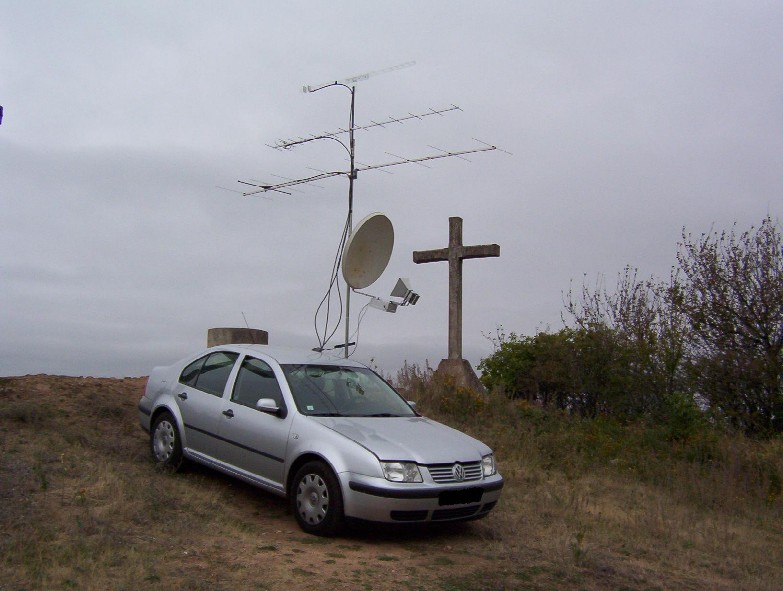

Enfin, sur la photo suivante, on peut voir la parabole
avec son cornet et le transverter
lors des premiers essais le 14/08/05
depuis mon point haut habituel (JN26AQ).
L'ensemble semble fonctionner car plusieurs QSO ont été réalisés à près
de 400 km par propagation très
moyenne.
|
| | | |
|
