Sur cette page, vous trouverez quelques photos de la réalisation de ma station 24 GHz :
Le montage est issu d'un système Alcatel de récupération (les fameuses "boîtes blanches").
Il est complété par un OCXO 123 MHz (de type F1JGP) suivi de son multiplicateur
par 48 (également de type F1JGP) pour obtenir le 5904 MHz nécessaire au montage Alcaltel.
La FI sera en 432 MHz.
Un grand merci à André F1PYR pour le switch en guide WR42.

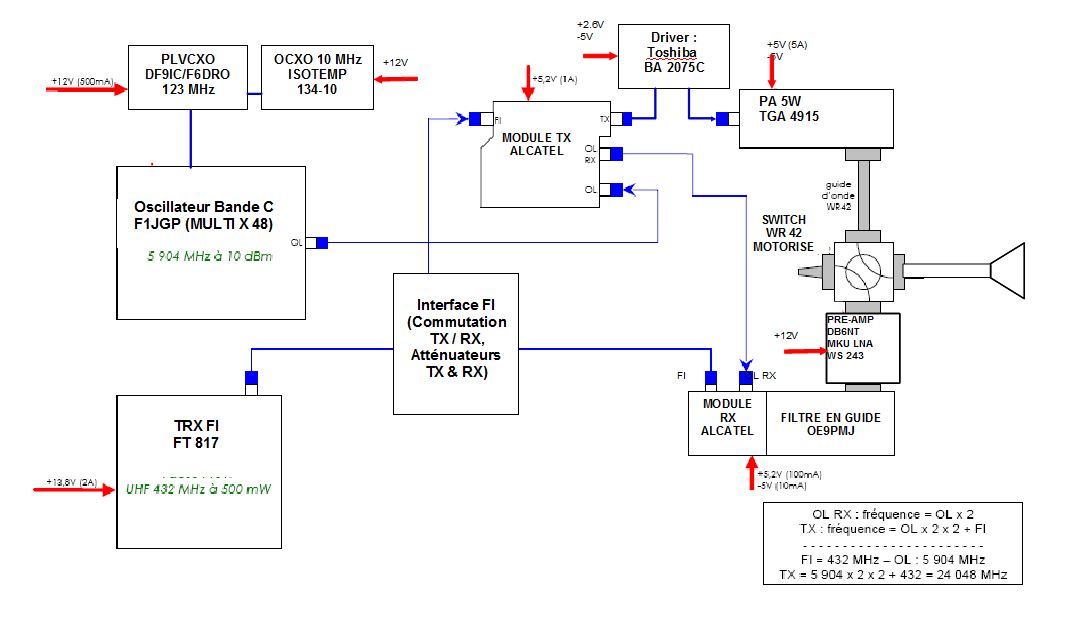

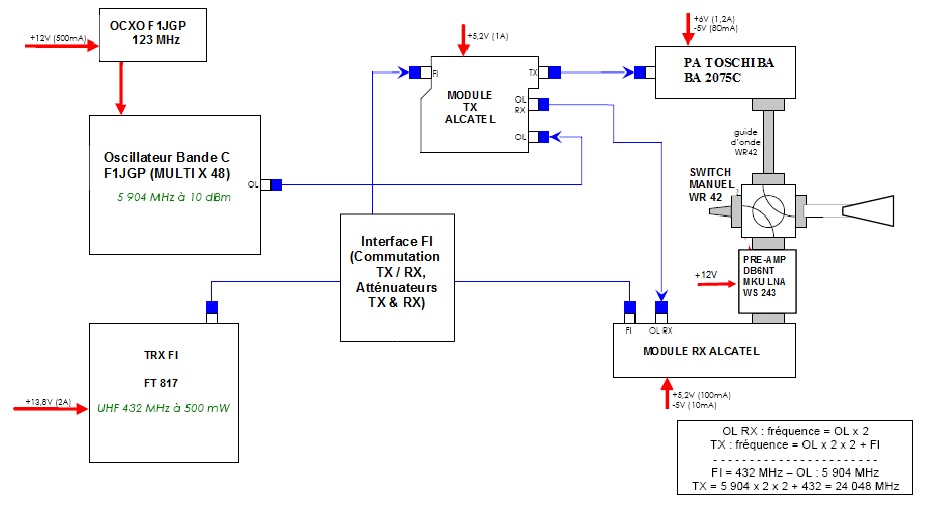

Ci dessous, le synoptique du nouveau montage, version 2013 avec PA de 5W :
|
| | |

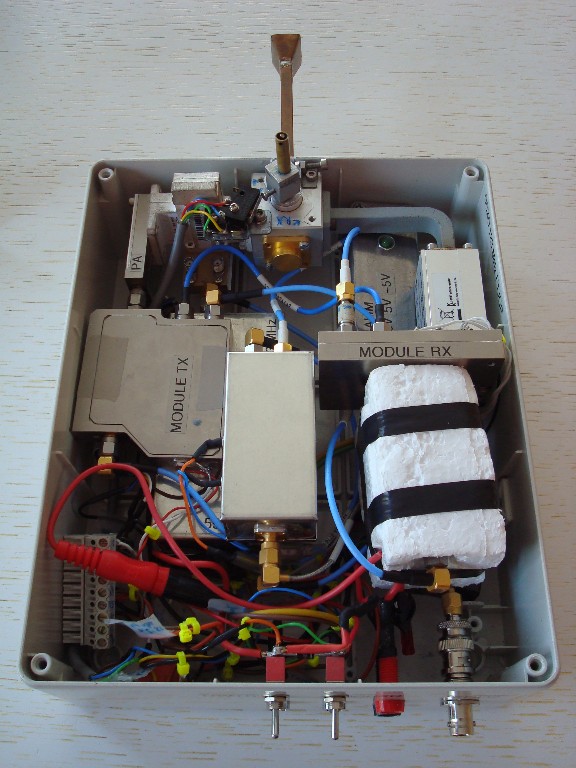

Ci-dessous, une photo de l'ensemble du transverter 24 GHz dans son boîtier.
Il s'agit de la seconde version du transverter (avec un pré-ampli DB6NT WS 243).
Un double-clic sur cette photo vous donnera le détail des éléments qui composent l'ensemble.
|
| | |

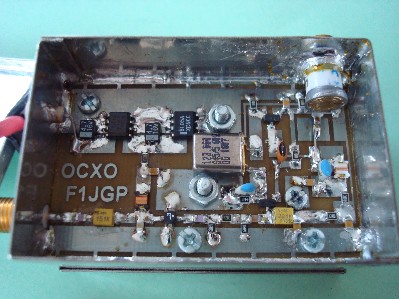

Ci-dessous, voici des photos de l'OCXO 123 MHz de type
F1JGP après son montage.
|
| | |

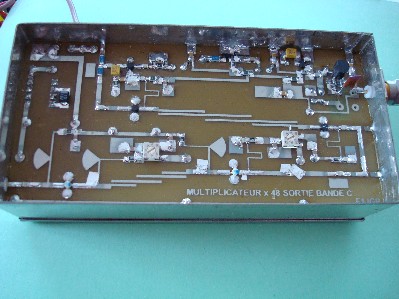

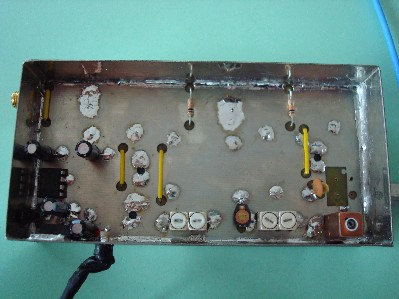

Ci-dessous, des
photos du multiplicateur par 48 de type F1JGP après son
montage.
Il permet, à partir du 123 MHz, d'obtenir
du 5904 MHz nécessaire aux modules Alcatel.
Les modules Alcatel multiplient encore cette fréquence par 4, soit 23
616 MHz.
Enfin on ajoute la FI 432 MHZ pour obtenir les 24 048
MHz désirés.
|
| | |
Merci encore à
André F1PYR pour les premiers essais à très courte distance
(d'une pièce à l'autre).
La fréquence parait stable et proche de la bonne
valeur.
Réception et émission semblent fonctionner sans pour
autant pouvoir juger leur qualité précisément.
Un test rapide de réception de la balise F6DKW/b à
plus de 35 km sans parabole
(transverter avec cornet seul tenu à la main) m'a
permis de l'entendre jusqu'à 54.
Le 01/03/09 : 1er QSO avec Maurice F6DKW à 35 km :
59-59 : Le transverter fonctionne !!!
Encourageant,
donc vivement les prochains QSO plus lointains , qui
s'avèreront sans doute
difficiles vu la faible
puissance disponible (environ 3 à 400 mW escomptés)
!!!!
|
| |
Viennent ensuite quelques QSO dans les 50 km depuis
JN19BC.
Des petits soucis de réception récalcitrante sont ensuite
résolus.
Le 26/09/09 : QSO en phonie à 102 km depuis JN19BC avec
Yoann F4DRU/P 77 en JN18GF.
Le 07/11/09 : pour à la fois tenter
d'augmenter mon DX sur 24 GHz et pour permettre aux OM
de la région
parisienne de contacter des locators et départements nouveaux sur 24
GHz,
j'organise une petite sortie dans le dept 89 en JN27CW et dans le dept
10 en JN28CA.
Malheureusement, la météo est pluvieuse, très humide mais
j'évite les averses jusqu'à midi.
Après quelques tentatives, je
contacte finalement depuis JN27CW :
Yoann F4DRU/P 77 JN18GF (128
km)
Jean-Claude F1HDF/P 77 JN18GF (128km)
|
| | |
Puis Hervé F5HRY/91 JN18EQ
(159km)
André F1PYR/P95 JN19DC (192km)
Jean-Pierre F1DBE/P95 JN19BC
(192km)
|
| | |
Et puis, depuis JN28CA, un peu plus tard dans la matinée, et sous la pluie,
j'ai réussi à contacter André F1PYR/P 95 JN19DC (185km) avec difficultés et en CW.
Bilan de la matinée : de bien beaux QSO à près de 200 km avec une météo extrêment humide,
mais j'ai constaté que ma réception était manifestement faible
(les reports donnés étaient plus faibles que ceux reçus).
Depuis cette sortie, et afin d'améliorer ma réception, j'ai ajouté un pré-ampli en guide DB6NT.
Depuis, pas mal de QSO m'ont permis de confirmer l'amélioration...
J'ai également motorisé mon switch en guide avec un servomoteur de modélisme,
comme sur mon 10 GHz.
Une photo du montage arrivera très bientôt, c'est promis !!!!!
|
| | |
|
