Sur cette page, vous trouverez quelques
photos de la réalisation de ma première station 5.7 GHz :
Assemblage du transverter 6 cm de
F1JGP (Oscillateur 2808 MHz + transverter).

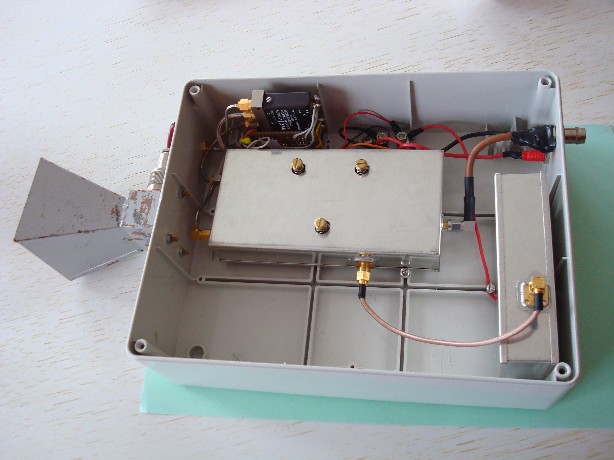

Sur cette photo, on voit la première version (env 200
mW) dans le boîtier avec le relais coaxial.
On peut voir également le cornet de type
G4NNS.
En bas de
cette page, on peut voir le PA de 4 Watts d'origine Alcatel en détail
et monté dans le boîtier.
|
| | |

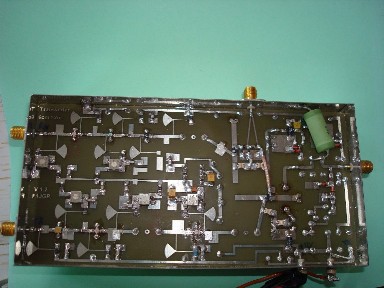

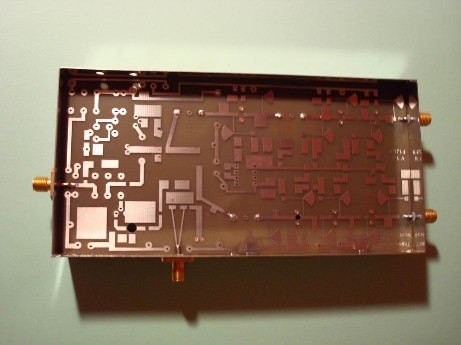

Ci-dessous, des photos du transverter avant
l'implantation des composants :
|
| | |

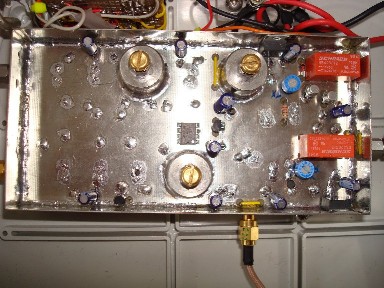

Ci-dessous,
le transverter terminé (Pout > 200mW) :
|
| | |

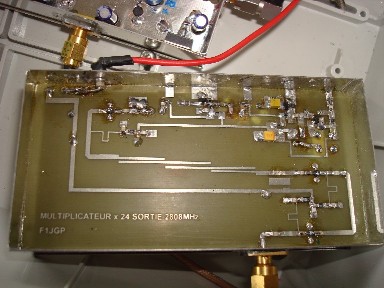

Ci-dessous, une photo de l'OL 2808 MHz
terminé (60mW out).
|
| | |

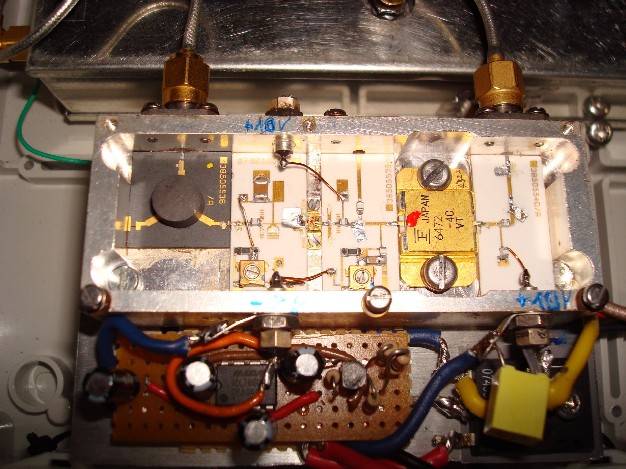

Sur la photo ci-dessous, on voit le détail du PA
d'origine Alcatel
avec les stubs
permettant de le ramener sur la bande 5.7 GHz.
Au premier plan, on voit la partie alimentation et
polar.
Au final, 3.9W OUT pour 110 mW IN, c'est pas
mal, au vu du prix d'achat.
Encore merci à Philippe F1BZG.
|
| | |

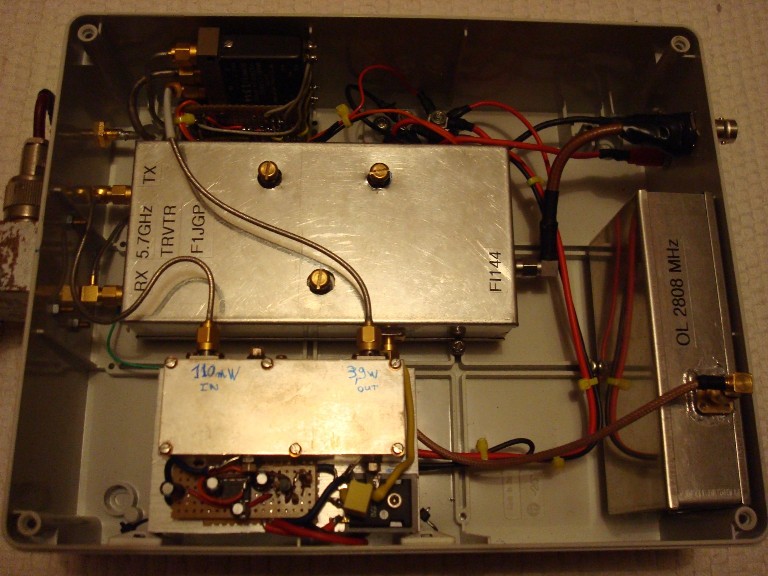

Enfin, ci-dessous l'ensemble avec le PA monté dans le
boîtier.
|
| | | |
|
