Sur cette page, vous
trouverez toutes les étapes de la réalisation de ma station 10GHz :
Assemblage de la référence en fréquence (un OCXO), puis du transverter 144-10368, d'un
ampli de puissance (environ 8 Watts) ainsi que l'ensemble mis en coffret.
|
| | |

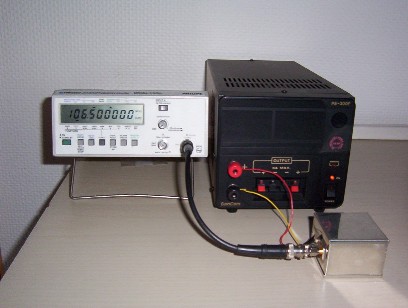

Ci-dessous, on voit l'OCXO une
fois réglé et chaud : quelques hertz de précision
|
| | | |

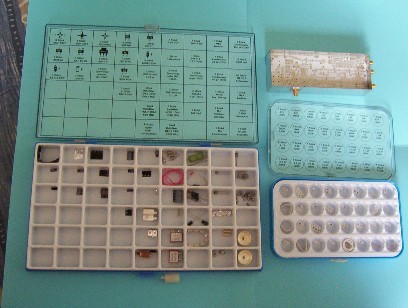

Voici le fameux kit MKU10G2 de
chez DB6NT.
La présentation est irréprochable.

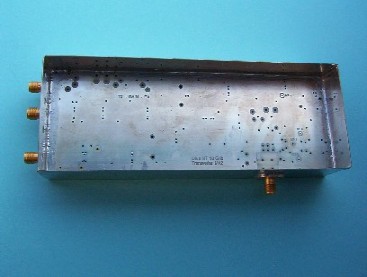

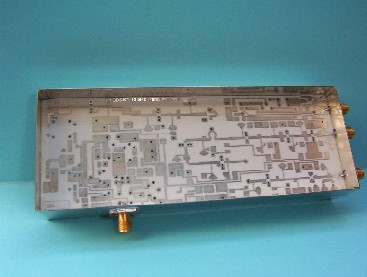

Ci-dessous, après les premières étapes de
montage mécanique du transverter, le circuit
imprimé n'attend plus que les
composants.....
|
| | |

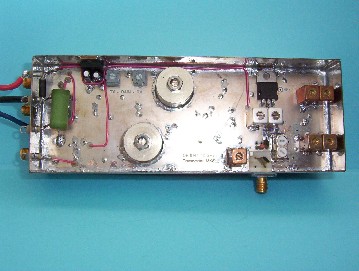

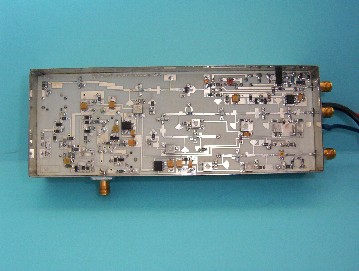

Ci-dessous,
le transverter est terminé. Il fournit bien les 200 mWatts annoncés par
DB6NT
|
| | | |

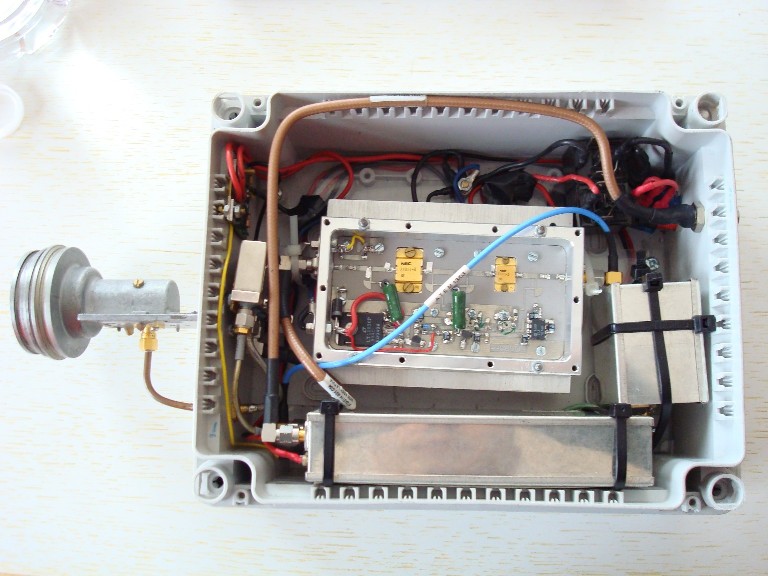

Ci-dessous, on voit l'ensemble des éléments du transverter 10 GHz mis en
coffret : transverter, OCXO, PA, relais coaxial avec convertisseur 12-24V,
séquenceur et cablage d'alimentation. La source est un modèle
de récupération de réception tv satellite.
|
| |
En 2010, j'ai complètement repris le transverter 10 GHz. J'ai opté pour un système en guide
(switch et pré-ampli DB6NT en guide) pour améliorer de façon notable la qualité de la réception.
Le switch en guide de récupération n'étant plus motorisé, j'ai du le motoriser à nouveau en utilisant
un servo-moteur de modélisme.

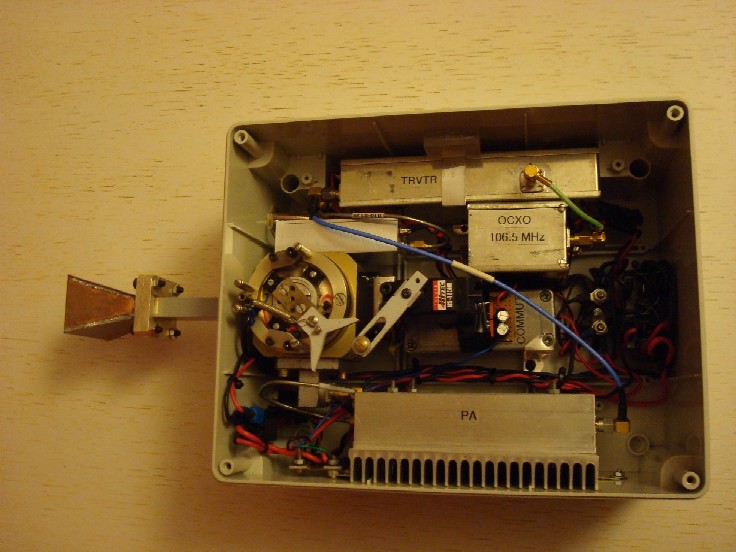

Voivi une photo de mon nouvel ensemble 10 GHz avec switch en guide :
|
| |
On distingue sur l'image les différents éléments repris de mon ancien ensemble :
en haut, le transverter DB6NT, l'OCXO et en bas le PA 8W.
Les nouveaux éléments sont au centre et à gauche : switch en guide avec, en haut, le pré-ampli DB6NT
en guide, en bas une transition guide-coax, et au centre, le servo-moteur de modélisme pour commuter
le switch avec son électronique de contrôle. Tout à gauche, un nouveau cornet fait maison.
Les performances en réception sont réellement meilleures avec ce système en guide.
|
| |
|
